用途及適用范圍
電容器在補償容性無功功率的時候,往往會受到諧波電流,合閘涌流及操作過電壓的影響,造成電容器損壞和功率因數降低,為此需要在電容器前端加裝串聯電抗器,用以抑制和吸收諧波,保護電容器,避免諧波電壓電流及沖擊電壓電流的影響,改善電能質量提高系統功率因數,延長電容器壽命,保證電網安全運行。
型號含義
產品特點
1)該產品分為三相、單相兩種,為鐵芯干式:
2)鐵芯采用優質冷軋硅鋼片,經高速沖床沖剪,具有毛刺小、規則均勻、疊片整齊優美,確保電抗器運行低溫升低噪聲的性能。
3)線圈采用優質絕緣導線,經專用機器繞制,具有平整度好,外形美觀的優點。
4)電抗器裝配過程中,所有夾件經過防腐蝕處理,關鍵夾件采用無磁材料,并經預烘一真空浸漆一熱烘固化這**程,使電抗器線圈及鐵芯牢固成為一體,大大減少了運行時溫升及噪聲,有效提高了電抗器品質因數及減少諧波的效果。
5)電抗器外形尺寸參考標準柜體尺寸設計,體積小、接線方便,大大節約用戶柜體成本投資。

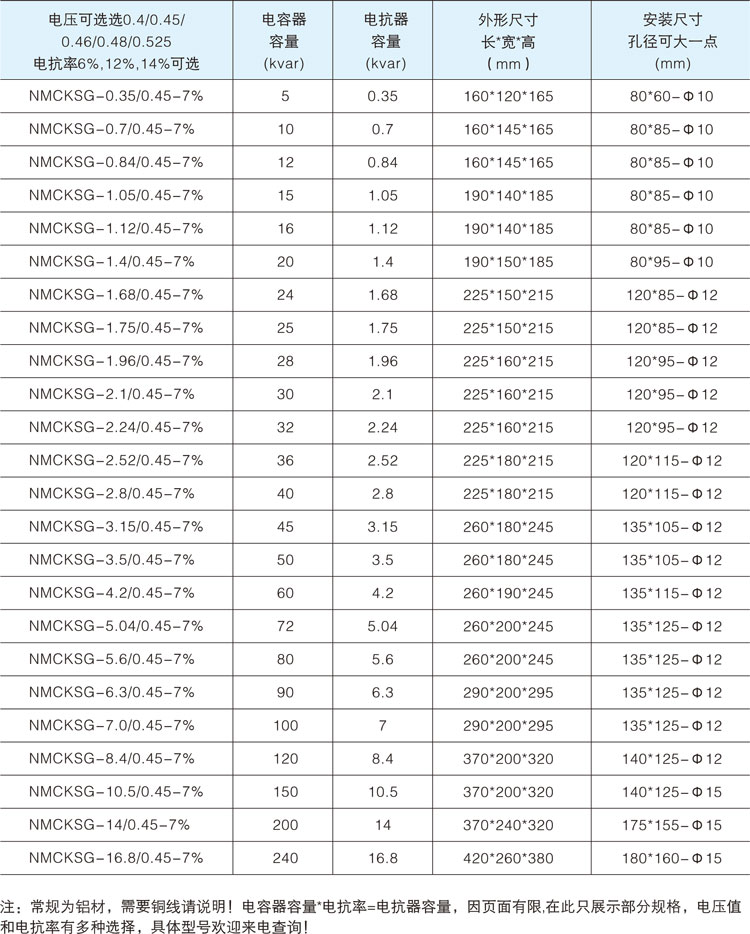

三相電容串聯電抗器型號參數表
電容器分類
根據結構和冷卻介質,根據方法,根據功能,根據使用分類。
1.根據結構和冷卻介質,將其分為空心型、芯型、干式、油浸式等,如:干空心反應器、干芯反應器、油浸堆、油浸空心堆、夾干空心堆、包埋干空心堆、水泥堆等。
2.根據連接方法:分為并聯電抗器和串聯電抗器。
3.按功能:分為電流限制和補償。
4.按用途分解:如限流電抗器、濾波電抗器、平板電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進料電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器(可調電抗器、可控電抗器)、軛流電抗器、串聯諧振電抗器、并聯諧振電抗。
電容器作用:
串聯電抗器和并聯電抗器在電力系統中很常見。
串聯電抗器主要用于限制短路電流,也可用于串聯或并聯濾波器中的電容器,以限制電網中的高次諧波。利用220 kV、110 kV、35 kV和10 kV電網的電抗器吸收電纜線路的充電電容性無功功率。通過調節并聯電抗器的數目,可以調節運行電壓。特高壓并聯電抗器具有提高電力系統無功功率的多種功能,包括:
1、輕載或輕載線電容效應,以降低工頻暫態過電壓;
2.改善長輸電線路的電壓分配;
3.在輕負荷時,可盡量平衡線路的無功功率,以防止無功功率的不合理流動,同時降低線路的功率損耗。
4.當大機組與系統并聯時,降低高壓母線上的工頻穩態電壓,使發電機同時并置;
5.防止長線路發電機發生自激共振現象;
小反應器還可以用來補償相位和相位對地電容,以加速潛在電流的自動熄滅,這是很容易使用的。
串聯電抗器通常作為限流裝置,并聯電抗器通常用于無功補償。
1.半芯干式并聯電抗器:在超高壓長距離輸電系統中,它與變壓器的三個線圈相連。它用于補償線路的電容充電電流,限制系統電壓的增加和操作的過電壓,保證線路的可靠運行。
2.半芯干式串聯電抗器:當電容器電路投入運行時,安裝在電容器電路中。
反應堆的限流和過濾效應:
隨著電網容量的擴大,系統短路容量的額定值迅速增加。
例如,在500 kV變電站低壓35 kV側,三相對稱短路電流的**有效值接近50 kA。為了限制輸電線路的短路電流和保護電力設備,必須安裝電抗器。電抗器可以減小短路電流,保持短路瞬時系統電壓不變。
在電容器回路安裝阻尼電抗器(即串聯電抗器),電容器回路投入時起抑制涌流的作用。同時與電容器組一起組成諧波回路,起各次諧波的濾波作用。如在500kV變電所35kV無功補償裝置的電容器回路中,為了限制投入電容器時的涌流和抑制電力系統的高次諧波,在35kV電容器回路中必須安裝阻尼電抗器,抑制3次諧波時,采用額定電壓35kV,額定電感量26.2mH,額定電流350A干式空心單相戶外型阻尼電抗器,它與2.52Mvar電容器對3次諧波形成諧振回路,即3次諧波濾波回路。
同樣,為了抑制5次及以上高次諧波,采用了額定電壓35kV,額定電感量9.2mH,額定電流382A單相戶外型阻尼電抗器,它與2.52Mvar電容器對5次及以上高次諧波形成諧振回路。起到了抑制高次諧波的作用,需要說明的是,在**標準《電抗器》GB10229—88和IEC289—88國際標準中均對阻尼電抗器的使用和技術條件作了規定。但國內有些部門將阻尼電抗器稱為串聯電抗器,嚴格來講是不合適的,因?yàn)樯鲜鰳?biāo)準中均沒有串聯電抗器這個名稱。
電容器使用壽命
反應堆在額定負荷下的長期正常運行時間是反應堆的使用壽命。反應堆的使用壽命取決于制造它的材料。制造反應堆的材料有兩種:金屬材料和絕緣材料。金屬材料在高溫、電場和磁場的長期作用下,具有抗高溫的能力,而絕緣材料在高溫、電場和磁場的作用下,會逐漸失去原有的力學性能和絕緣性能,如脆性、機械強度和擊穿性等。這個漸進的過程就是絕緣材料的老化。溫度越高,絕緣材料的力學性能和絕緣性能越快,絕緣材料的含水量越大,老化速度越快。反應堆內的絕緣材料應承受反應堆運行及周圍環境產生的負荷。這些載荷的總和、強度和作用時間決定了絕緣材料的使用壽命。
其它類型的電抗器
陰極射線管(CRT)作為重要的可控電抗器,其分類在國內外還未見報道。近年來,對控制繞組的結構和控制方式進行了研究。根據控制繞組的不同結構,CRT分為單控制繞組型、多控制繞組型、多并聯支路型和控制繞組分類型。
1.單控繞組式電抗器
單控繞組式只有一個控制繞組(單相)??紤]到諧波抑制的目的,增加了第三繞組。隨著晶閘管觸發角的變化,電抗器的功率也隨之變化。由于晶閘管的不完全導通,諧波將注入陰極射線管。W3是諧波抑制繞組。多個LC濾波器與W3并聯以抑制電抗器運行時產生的第3、5、7次諧波。每個LC支路與相應的諧波共振,呈現出非常低的純電阻阻抗。如果W3放在W1和W2之間,將獲得非常小甚至零的等效電抗。此時,諧波電流不會流入W1,達到諧波抑制的效果。陰極射線管工作繞組與控制繞組之間的短路阻抗高達100%。陰極射線管的諧波補償繞組與LC濾波器相連,LC濾波器連接成三相三角形。諧波含量低達2%~3%。在印度的傳輸系統中使用的陰極射線管就是這種結構。單控繞線陰極射線管有兩大優點:一是響應速度快,特別是與磁控電抗器相比;二是諧波低,在陰極射線管結構中增加了帶濾波器的第三繞組,與安裝在BBC陰極射線管高壓側的濾波器相比,不僅性價比高,而且效果更好。當然,這種陰極射線管也有一些缺點,一是高低壓繞組成本增加,二是降壓后的工作電流隨變比增大而增大,全部通過晶閘管。需要設置相應的散熱控制裝置,如直流閥室,需要大量的占地和運行維護工作。對于早期的BBC-CRT來說,大的鐵心損耗是其主要缺陷之一。結果表明,通過改進陰極射線管磁路結構,在線圈頂部設置硅鋼線圈或使磁軛寬度覆蓋所有線圈,收集并引導漏磁進入磁軛,可以顯著降低電抗器的損耗。
這種結構的CRT不僅可用于輸電系統,也可用于配電網中性點接地的自動滅弧系統。與第三繞組略有不同。由它組成的快速自動消弧線系統具有良好的電壓-安培特性線性度、響應速度快、電流可由零連續調至額定值。補償效果好,對系統適應性強等特點。
2.多控繞組電抗器
鑒于英國廣播公司CRT的主要缺點,俄羅斯專家G。N.經過深入研究,阿列克桑德羅夫提出了多控繞組CRT的基本原理."CRT實質上等同于具有高短路阻抗的多繞組變壓器。W1是高壓工作繞組,W21、W22、W2n是低壓控制繞組,每個控制繞組與反并聯晶閘管串聯,每個CW的額定功率是電抗器總額定功率的一部分,這主要是基于電網的諧波要求。當I控制繞組投入工作時,**,第二,和。,I≤1控制繞組全部工作在短路狀態,i+1,i≤2,…n個控制繞組均處于開路狀態,工作繞組中不存在諧波電流,因此工作繞組中的電流諧波僅取決于**控制繞組晶閘管的通斷度。因此,當控制繞組輪流工作,晶閘管正確開關時,CRT的功率可由空載功率連續自動地轉變?yōu)轭~定功率,滿足諧波的要求。如有必要,應將控制繞組串入限流電抗器。這樣,CRT不僅繼承了單繞組CRT響應速度快的特點,而且通過設計和控制繞組的數量和容量來降低諧波。
3.多并聯分支反應器
多并聯支路CRT中的繞組W1是電抗器的高壓繞組,連接到高壓電網,而W2繞組是由雙向反向并聯晶閘管控制的n路并聯電抗支路的低壓控制繞組。多個并聯支路的作用是在不需要濾波裝置的情況下,抑制低于預定水平的高次諧波電流。當對諧波有特殊要求時,第三繞組也可加入諧波補償繞組,可用于抑制三相三角形接線中的3、3次諧波。"平行CRT"是一種多繞組CRT的變形結構。兩者具有非常相似的阻抗矩陣,多繞組陰極射線管的設計原理也適用。在滿足諧波電平要求的前提下,多并聯分支CRT有多種工作方式。分析表明,降低CRT主繞組與控制繞組之間的短路阻抗,可以簡化設計,提高效率。"多并聯支路CRT具有響應快、諧波可控、晶閘管工作電壓低、繞組結構簡單等特點。".
帶控制繞組的分級電抗器
分級CRT可以通過敲擊將CRT電抗分成n個部分,每個等份電抗由一個由雙向晶閘管和一個斷路器并聯組成的復合開關控制。相應的控制組輸出容量,容量調整。L1、L2和L3為低壓側電抗,由三相斷路器和斷路器控制.75%級,50%級反應器容量。如果開關控制只使用斷路器,則電抗器不能連續可調,如果使用晶閘管控制,則可以連續控制電抗器。
